PICマイコンデバッグ裏技

今回はPICマイコンでデバッグする際に役立つ裏技？をご紹介します。

デバッグの方法としてデバッガー使ったり、LEDで確認したり、
LCDを接続して表示させたり・・・

ご存じな方もいらっしゃると思いますが、
おススメな方法としてマイコンでもprintfでデバッグです。


PIC16FやdsPICで簡単にprintfが使えてしまいます。
といってもデフォルトではマイコンに画面なんてありません。
画面の代わりにUartとして出力されます。

メモリを多く消費してしまうという問題点はありますが、
Uartの初期化だけ済ませればそのままprintfが使えます。

また、秋月やaitendoでUart<->USB変換モジュールがあるため、
そのままUartをRS232Cの電圧レベルに変換なしにTTLレベルで変換できます。

例

USB-UART変換モジュール [USB2UART-CP2102]

http://www.aitendo.com/product/2890

マイコンのUARTのTXをUSB変換モジュールのRXに接続。
またGNDを接続すればケーブル2本でパソコンに接続できます。

パソコン側にはTeraTerm等のターミナルソフトを用いて表示させます。

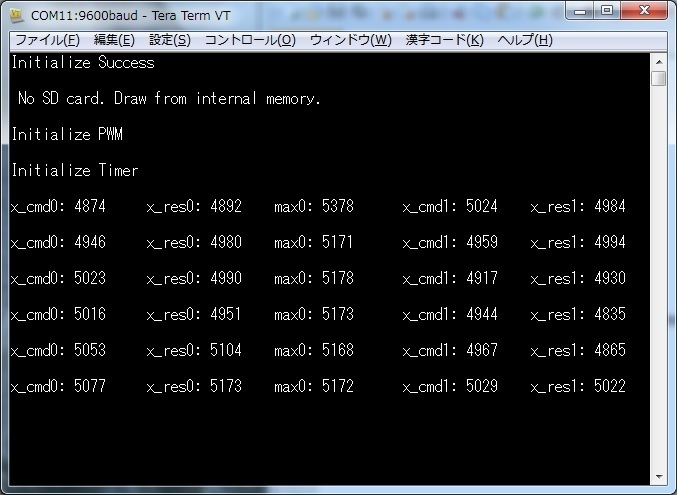

実際にプロジェクションボールのマイコン処理情報をPC上に表示させた例

Uartの表示が通信として間に合うように0.2秒ごとに

割り込みを入れて必要な情報を表示させています。

マイコン側とパソコン側でボーレートを合わせる必要がありますが、
初期化だけで簡単にprintfが使えるのはなかなか便利です。

以下に参考プログラム例を示します。

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
PIC16等の8bitPICの場合
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
//グローバル関数として宣言しておく
void putch(char data) {
while( ! TXIF) // check buffer
continue; // wait till ready
TXREG = data; // send data
}


//Main関数内で初期化する
    //Uart Initialize
    SYNC = 0;
    BRGH = 0;
    BRG16 = 0;
    SPBRG = 51;//ボーレートはマイコンのクロックに応じて変更

    //TXSTA
    CSRC = 1;
    TX9 = 0;
    TXEN = 1;
    SYNC = 0;
    BRGH = 0;

    //RCSTA

    SPEN = 1;
    RX9 = 0;
    SREN = 0;
    CREN = 1;
    ADDEN = 0;

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
dsPIC30F等の16bitPICの場合
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

//UART 初期化　Main関数の初期化時にinit_uart()を実行させる
 void init_uart(void)
{

 unsigned int config1 = UART_EN & UART_IDLE_CON & 0xFFE7 & UART_NO_PAR_8BIT & UART_1STOPBIT
                     & UART_DIS_WAKE & UART_DIS_LOOPBACK & UART_DIS_ABAUD;

 unsigned int config2 = UART_INT_TX_BUF_EMPTY & UART_TX_PIN_NORMAL & UART_TX_ENABLE & UART_INT_RX_CHAR
                     & UART_ADR_DETECT_DIS & UART_RX_OVERRUN_CLEAR;

//ボーレートはマイコンのクロックに応じて変更
 OpenUART1(config1,config2,191);
}

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
dsPIC33F等の16bitPICの場合(ピン配置の設定を追加)
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

 //UART 初期化　Main関数の初期化時にinit_uart()を実行させる
 void init_uart(void)
{

 unsigned int config1 = UART_EN & UART_IDLE_CON & UART_IrDA_DISABLE & UART_MODE_FLOW &
 UART_UEN_00 & UART_DIS_WAKE & UART_DIS_LOOPBACK & UART_DIS_ABAUD &
 UART_UXRX_IDLE_ONE & UART_BRGH_SIXTEEN & UART_NO_PAR_8BIT & UART_1STOPBIT;

 unsigned int config2 = UART_INT_TX & UART_IrDA_POL_INV_ZERO & UART_SYNC_BREAK_DISABLED &
 UART_TX_ENABLE & UART_INT_RX_CHAR & UART_ADR_DETECT_DIS & UART_RX_OVERRUN_CLEAR;


    //UART1の設定 　　 PIC33FのI/Oピン割付　初期化　割込設定
    TRISB = TRISB & 0xFF7F;//RB7-U1RX RB6-U1TX　　　　
    RPINR18 = 7;// RP7をU1RXに設定 入力マップ
    RPOR3bits.RP6R = 3;// RP6をU1TXに設定　出力マップ
    //ボーレートはマイコンのクロックに応じて変更
    OpenUART1(config1,config2, 246);

 }

Crescentは上記のプログラムに対していかなる責任も負いません。
