自作ジェスチャセンサ

赤外線LEDと赤外線フォトダイオードを組み合わせて
ジェスチャセンサを自作しました。

以前、市販のジェスチャセンサ(APDS-9960)をご紹介しました。

しかしながら、バッファ数を増やせないことや、

PICへの移植が上手くいってないこと、

デバイス自体が少し高いことなどから自作することにしました。

手の動きに応じて、右側の4つのLEDが点灯します。
(LED1:Up,LED2:Down,LED3:Left,LED4:Right)

市販のジェスチャセンサ(APDS-9960など)よりも大きさは大きいですが、
安くかつ汎用性や応用性高く実装できました。

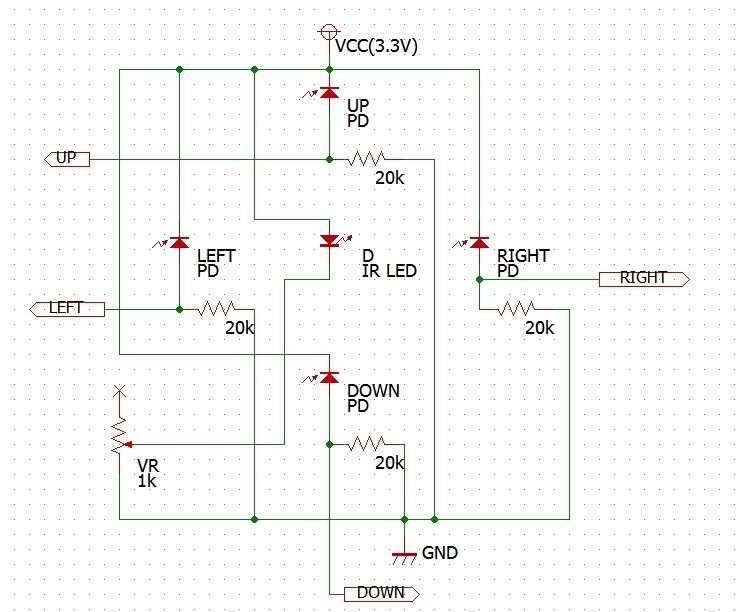

検出モジュール自体は赤外線LED x1、赤外線フォトダイオードx4で

部品代数百円程度です。

中央の赤外線LEDを常時点灯させ、
周囲の4つの赤外線フォトダイオードの電圧を
PICマイコンのADCで変換し、
検出しています。

検出アルゴリズム自体はAPDS-9960で公開されているものを

バッファでなく、ADCの値に変更した感じです。

APDS-9960よりも上下左右のセンサ位置に距離があるため、

検出精度は高いと思いました。

今後は上下左右だけでなく、
接近や離反、斜めなどの検出機能を実装する予定です。

最終的にプロジェクションボールに実装し、
球体の上でジェスチャ操作をすることでモード切替を
できるようにする予定です。
https://makershub.jp/make/977

<追記>

MakerFaireTokyo2015へCrescentとして応募しましたが、

落選してしまいました。

MFTに向けて開発してきた面もあるため、非常に残念です。

Fablab内の作品の1つとして半日だけ出展することに今年は留めます。
