KoshianでiPhoneからモード切替

以前、ワイヤレスモジュールについてご紹介させて頂きました。

今回はマクニカBluetooth SMART モジュール　Koshianを使って

2つのLEDを操作するということをしてみました。

以前にも紹介させて頂いたBroadcomのWICED SMARTでこちらのブログを参考に

プログラムをちょっと変えて2つのLEDを操作します。

下記にちょっと変える部分を参考程度にご紹介。

あまりWICED SMARTの情報が少ない中での試行錯誤なので

無駄な部分もあるかもですが笑

platform.hに

#define GPIO_PIN_A             0
#define GPIO_SETTINGS_A        (GPIO_OUTPUT | GPIO_INIT_LOW | GPIO_A)

#define GPIO_PIN_B             2
#define GPIO_SETTINGS_B        (GPIO_OUTPUT | GPIO_INIT_LOW | GPIO_B)

//GPIO_INIT_LOWで初期値0、HIGHで初期値1

を追記。

bleprofile.hに

#define GPIO_A           0x4000
#define GPIO_B           0x8000

を追記。

**.cのLチカの部分をコメントアウトして、

書込み値に応じてP0とP2の出力(KoshianのRXとTXポート)を変える。

if ((len == 1) && (handle == HDLC_PROJECTIONBALL_PROJECTIONBALL_VALUE)) {
            led2_hostinfo.generated.projectionball_projectionball_client_configuration = attrPtr[0];
            //if (led2_hostinfo.generated.projectionball_projectionball_client_configuration != 0)
            //    {
            //bleprofile_LEDBlink(250, 250, led2_hostinfo.generated.projectionball_projectionball_client_configuration);

            //}
        if(led2_hostinfo.generated.projectionball_projectionball_client_configuration==3){

            gpio_setPinOutput(0,0,1);
            gpio_setPinOutput(0,2,1);
        }else if(led2_hostinfo.generated.projectionball_projectionball_client_configuration==2){

            gpio_setPinOutput(0,0,0);
            gpio_setPinOutput(0,2,1);
        }else if(led2_hostinfo.generated.projectionball_projectionball_client_configuration==1){

            gpio_setPinOutput(0,0,1);
            gpio_setPinOutput(0,2,0);
        }else if(led2_hostinfo.generated.projectionball_projectionball_client_configuration==0){

            gpio_setPinOutput(0,0,0);
            gpio_setPinOutput(0,2,0);
        }

を追記。

**_db.c 内の

const BLE_PROFILE_GPIO_CFG led2_gpio_cfg =
{
    {
        GPIO_PIN_WP,                               // This need to be used to enable/disable NVRAM write protect
        GPIO_PIN_A , GPIO_PIN_B, -1  , -1,
        -1, -1, -1, -1, -1, -1, -1, -1, -1, -1, -1 // Other GPIOs are not used
    },
    /*.gpio_flag =*/
    {
        GPIO_SETTINGS_WP,
        GPIO_SETTINGS_A,GPIO_SETTINGS_B ,0 , 0,
        0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0
    }
};

に修正。

**_db.c 内のconst UINT8 gatt_database[]の'○','○'の部分と

文字数に合わせてその前の数字を変えるとiPhoneから認識される

モジュール名が変更できます。

上記の例のPROJECTIONBALLやled2、projectionball部分は

プロジェクト名等によって変更してください。

途中まで入れると予測変換で自動で文字列が出てきます。

こんか感じで書き換えて、コンパイルして書込み。

iPhoneから書き込む値を

0で2つのLED消灯、

1で片方点灯、

2でもう片方点灯、

3で両方点灯

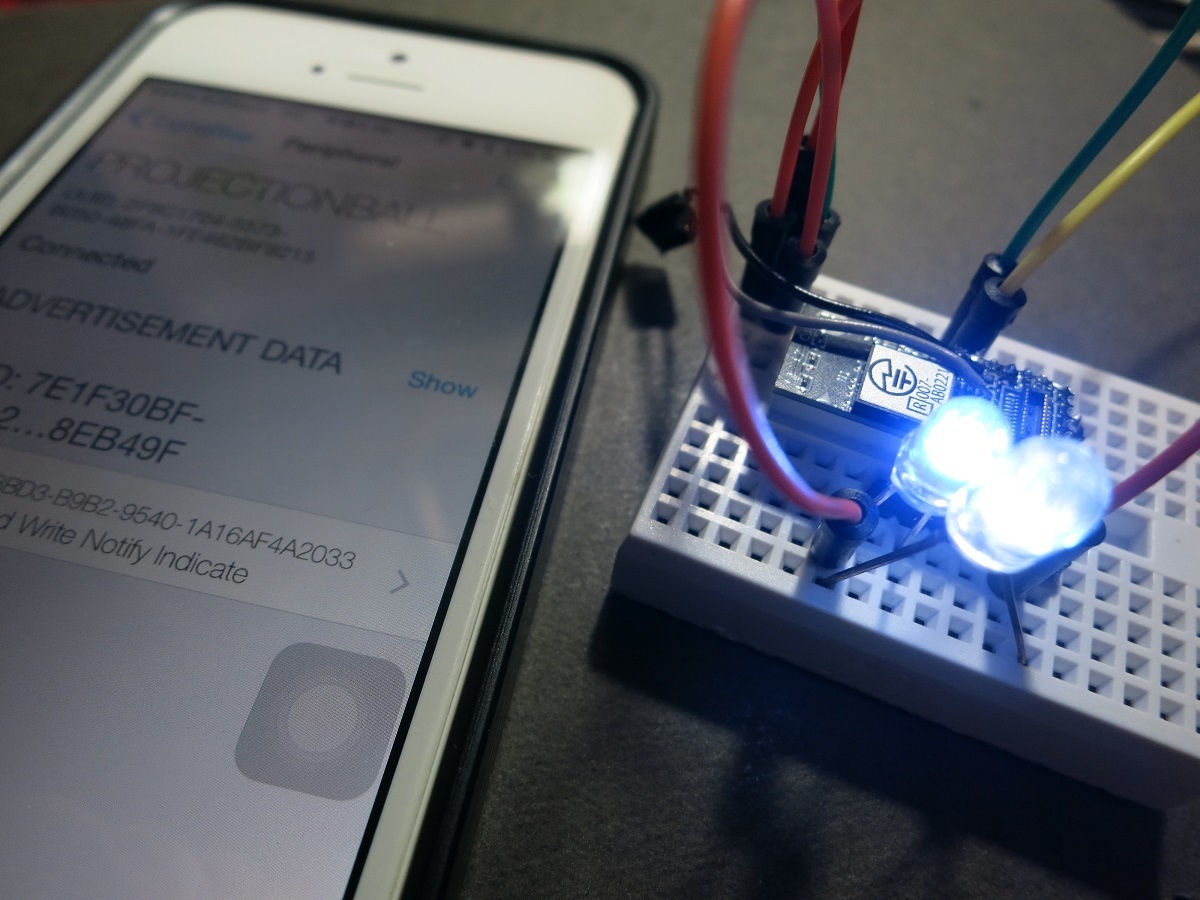

というようにiPhoneから2つのLEDを操れます。

ということでこのプログラムしたKoshianをプロジェクションボールに搭載。

LEDの代わりにプロジェクションボールの切替スイッチにKoshianを直結。

星や顔、メールマークなどの描画モード切替がiPhoneからできるようにしました。

Koshianで安くIoTデバイス化！

早速、先日のイベントでデモしましたが、

iPhoneから操作できるというのはなかなか評判が良かったです。
