ハードボタンやNTPを使わない時刻設定方法

次世代のProjectionBallの開発で時計を

プロジェクションできる機能の実装で

時刻の設定方法の工夫について今回は紹介します。

次世代のProjectionBallでは

遠隔での操作やスマートフォンからの操作を実現するため、

Wifiモジュール、ESP-WROOM-02を搭載する予定です。

また、ESP-WROOM-02では

時刻をプロジェクションするためのRTCを搭載していないため、

ProjectionBall側の本体マイコンでRTC機能を実装し、時刻を管理します。

この場合、どこから本体マイコンRTCの時刻設定をするか悩む点です。

一般的な方法としては

�@本体に時刻設定ボタンを作る

　　×→ボタン数が増え、表示インタフェースが必要

�AESP-WROOM-02経由でブラウザから時刻を打ち込んでもらう

　　×→時刻を打ち込むのが面倒

�BESP-WROOM-02経由でNTPを使用して時刻を取得

　　×→インターネットに接続されていない場合の時刻設定ができない、海外対応が面倒

といった感じでどれもProjectionBallでは非現実的な感じです。

そこで工夫した点として、

「�Aブラウザ経由で時刻を打ち込む」の方法を改良し、

「端末上のブラウザ画面でブラウザから時刻を取得する」という方法です。

つまり、javascriptで端末の時刻取得を行い、

ESP-WROOM-02へ時刻文字列を送信する方法です。

この場合、時刻設定のハードボタンが不要、

NPTサーバから取得する必要もありません。

また、ESP-WROOM-02自体が

インターネットに接続されていなくても時刻設定可能です。

ほとんどのユーザーがスマートフォンやPCからアクセスするため、

スマートフォンやPCの時刻をブラウザ経由で取得してしまえば、

夏時間でも海外でもスムーズに時刻取得できます。

自動的にブラウザから取得した時刻が表示されるため、

ユーザーは設定ボタンを押すだけです。

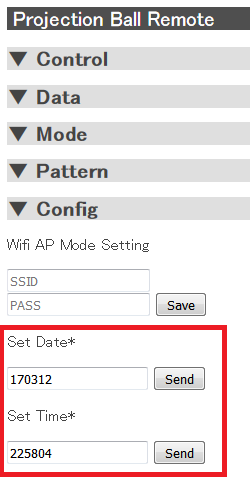

スマートフォンやPCのブラウザ画面から

ESP-WROOM-02へアクセスする画面に

時刻取得のスクリプトが書かれており、

自動的に時刻や日付の文字列が更新されます。

「Send」ボタンを押すことで

時刻や日付が文字列としてESP-WROOM-02へ送信されます。

ESP-WROOM-02は時刻情報を受けると、

そのままProjectionBall側の本体マイコンへ時刻情報を送り、

本体マイコンがRTCを設定します。

実際に表示される画面に入れたスクリプトは下記の通り。

  t=0;
  function dsptime() {
     DD = new Date();
     Year = ('00'+ DD.getFullYear()).slice(-2);
     Month =('00'+ (DD.getMonth() + 1)).slice(-2);
     Day    = ('00'+ DD.getDate()).slice(-2);
     Hours = ('00'+ DD.getHours()).slice(-2);
     Minutes = ('00'+ DD.getMinutes()).slice(-2);
     Seconds = ('00'+ DD.getSeconds()).slice(-2);
     document.getElementById("settimetext").value

　　　　　　　　　　　　　　　　　　　　= ""+Hours + Minutes + Seconds;
　　　document.getElementById("setdatetext").value

　　　　　　　　　　　　　　　　　　　　= ""+Year + Month + Day;
 }
 t = setInterval("dsptime()", 500);

0.5秒ごとに自動的に時刻や日付の欄を更新する。

実際にESP-WROOM-02へ組込んで使用しているプログラム例は

Githubへアップしてあります。

このような工夫で低コストで汎用的な時刻設定が実現できました。

ウェブアプリ、ブラウザベースならではの設定方法だと思います。

ぜひ、WifiモジュールとRTCを使用した機器の組み合わせの場合に活用してみてください。
