今回はAliexpressで購入した2.42インチOLEDモジュールについて紹介します。
以前も2.42インチOLEDモジュール試食を紹介しましたが、
今回は基板が違ったため、改めて紹介します。
液晶ドライバはSSD1309で以前と同じようですが、
背面のSPIとI2Cの切り替え回路や昇圧回路回りが異なります。
また、Aliexpressのサイトの写真と実際に届いたものは若干違いました。

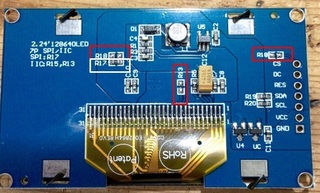

背面にSPIの時にはR17、I2Cの時はR15,R13と書かれていますが、
R13は見つかるものの、R15は見つかりません。
基板を見る限り多分、R18の間違いです。
ただ、不思議なことにR18が2つあります。
下記の写真の左右赤枠部分です。
結論から説明するとI2Cの場合はR17(下図白枠)を外して、
R13(中央)とR18(左)、R18(右)に抵抗を接続します。
R18(右)はCSに接続する抵抗のため、0Ωで落とします。
それ以外は適当に1kΩを接続しました。
背面の説明のR15がなく、R18が2つあるという不思議なOLEDですが、
上記の接続で何とか動作確認ができました。
ただ、5つ購入した中で2つ動作せず、
1つはリボンケーブルの再ハンダ付けで動作し、
残り1つは完全に故障していました...
残りの4つはお馴染みのリセット回路で4線配線の動作確認ができました。
