2019年05月11日

STM32 Cube.AI 試食 その2 XOR

前回はSTM32 Cube.AIの紹介動画をベースに使い方を紹介しました。

前回は学習済モデルを使用したため、あまりAIやってる感がありませんでしたが、今回は実際の開発フローと同じように学習から推論まで行ってみました。

TensorflowとKeras、STM32Cube.AIを使って、XORの論理演算を学習させ、STM32マイコンで推論させてみました。
ターゲットマイコンとしてSTM32F747G-Discoveryを使用しました。

【準備物】

・STM32F747G-Discovery
・KerasとTensorflowインストール済みのPython3環境
・STMCubeMX5.1& Cube.AIパッケージv3.4
・SW4STM32やTrue Studioなどの開発環境


■PCでXOR論理演算学習
@XOR論理演算を学習させます。
 KerasとTensorflowインストール済みの環境でXOR.pyコードを実行します。
 「python XOR.py」

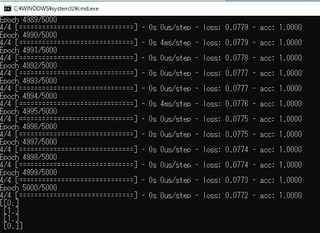

 学習させた結果、accが最終的に1になっていることを確認してください。
 0.75といったように1になっていない場合は何度か実行し直してください。

 また、最後に学習モデルを使って推論を実行しています。
 [0,0]、[0,1]、[1,0]、[1,1]をテストデータとしてそれぞれ与えており、
 0,1,1,0と表示されれば、XORの推論ができていることが分かります。


A学習モデルの保存
 コード実行後はコードと同じディレクトリにモデルがXOR.h5として保存されます。後でCubeMXで取り込んで使用します。

■CubeMXを使ったCube.AIプロジェクト作成
CubeMXにCube.AIのパッケージを追加する方法は前回の記事を参考にしてください。

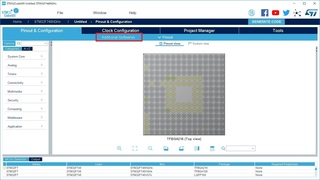

@ターゲットボードの選択
 「Access to Board Selector」からSTM32F746G-Discoveryを選択します。


Aペリフェラル設定
 ボード選択後のペリフェラル設定はデフォルトモードyesを選択します。




 「Computing」項目の「CRC」を有効化します。


 STM32F746DiscoはUSART1でPA9、PB7でSTLinkで接続されています。
 推論結果等をシリアルコンソールで表示するため、
 Connectivity→Usart1を有効化し、ボーレートを設定します。


 また、必要に応じてデバッグ用のSTLinkを有効化します。

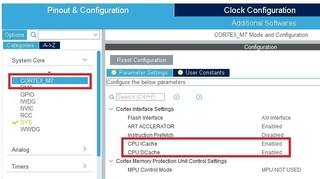

CORTEX_M7をクリックし、IとDのCacheを有効化します。


Bクロック設定
デフォルトは16MHzのため、最大の216MHzを入力します。
他の欄をクリックするとクロックウィザード確認がでるため、
OKボタンを押して他のクロックも合わせて自動設定します。

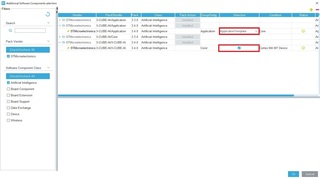

CCube.AIパッケージ追加
「Additional Softwares」をクリックして、X-Cube-AI/Application内の設定を有効化します。
 Coreライブラリにチェックを入れ有効化し、Applicationは「Application template」を選択して「OK」ボタンで画面を閉じます。



Dライブラリ設定
「Additional Software」に「X-CUBE.AI」が追加されます。
「X-CUBE.AI」をクリックして、「Artificial Intelligence Core」、「Artificial Intelligence Application」にチェックを入れて有効化します。

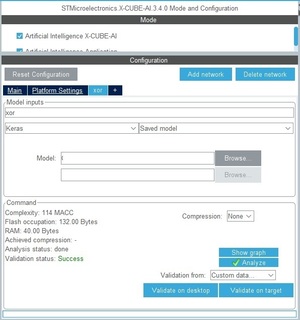

ECube.AI設定
「Additional Software」の「X-CUBE.AI」をクリックします。
「Add network」をクリックし、「XOR」モデルを追加します。
ライブラリに「Keras」、「Saved model」を選択し、先ほど学習させたModel「XOR.h5」を選択します。「Analyze」ボタンをクリックします。


 今回はXOR論理演算で簡単な処理のため、RAM40Byte、Flash:132Byteと圧縮なしでも非常に小さく実装できることが分かります。選択した学習済モデルで正常に推論できるか確認します。

 今回はXOR論理演算のため、ランダムを入力するよりも論理演算として想定されるデータを入れて確かめた方がよいため、「Validation from」からカスタムデータai_inputs.csv を選択します。
 「Validation on desktop」をクリックし、「Validation status」がSuccessとなれば正常に処理が終了したことを示します。

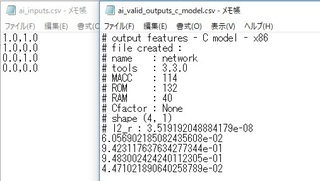

 下記のフォルダにアクセスして、ai_valid_outputs_model.csv、ai_valid_outputs_c_model.csvを確認してください。正常に処理が終了すると処理結果がcsvファイルとして出力されているはずです。

C:\Users\(ユーザー名)\STM32Cube\Repository\Packs\STMicroelectronics\X-CUBE-AI\(バージョン)\Utilities\windows

[1,1]の入力に対して約0.06
[1,0]の入力に対して約0.94
[0,1]の入力に対して約0.95
[1,0]の入力に対して約0.04



値を丸めると
[1,1]の入力に対して0
[1,0]の入力に対して1
[0,1]の入力に対して1
[1,0]の入力に対して0

ということでXOR論理演算の推論ができていることが分かります。

Fプロジェクト設定とコード生成

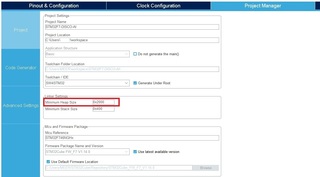

 HEAPサイズを0x200から0x2000に設定して、
他の設定は使用する開発環境等に合わせて設定し、
「Generate Code」をクリックします。


 なお、学習済データ等はMiddlewares\ST\AI\AI\data、Middlewares\ST\AI\AI\src
 Cube.AIライブラリ等はMiddlewares\ST\AI\AI\include、Middlewares\ST\AI\AI\lib
 ユーザーが呼び出す関数群はsrc\app_x-cube-ai.cに入っています。

 また、学習済モデルXOR.h5から推論の入力数、出力数は自動で設定されます。

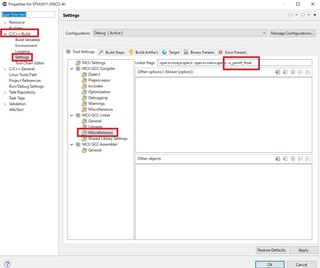

Gprintf設定
CubeMXで生成したプロジェクトを開発環境にプロジェクトを追加します。
floatの結果を出力するため、プロジェクトのプロパティからいつも通り下記を追加して設定します。
-u_printf_float


ビルドします。

Hコード追記
main.c内に推論を行うための関数、コードを記述します。
今回はmain.cのみ手を加えました。
他のコードは自動生成されたコードです。
コードはこちらを参照してください。


aiTest()を呼び出して推論機能の初期化と実行をしています。
XORの学習モデルに合わせて入力に2次元の配列、出力に1次元の配列を与えています。
なお、自動で生成されるMX_X_CUBE_AI_Process()は空です。

Iマイコンへ書き込みと推論実行

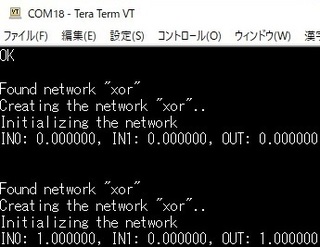

シリアルUartで出力させ、teratermでデバッグ表示させてみました。
学習させたXOR.h5モデルを使用してSTM32マイコン上で入力に対してXORの推論ができていることが分かります。


XOR論理演算を学習させてSTM32マイコンで推論させてみました。
XORモデルは非常に小さいため、ターゲットマイコンがSTM32F3シリーズでも実現できそうです。

今回はマイコン側のXORの入力は固定値ですが、スイッチ入力やセンサ、ADCなど変化する値にするとAIがより機能的だと実感できると思います。
例えば、入力を1x2でなく、もう少し大きな配列にしてアナログ値やセンサ入力等を学習させて、それに応じて音や光といった結果を返すことも実現可能です。

今回作成したコードとプロジェクトはこちらにアップしてあります。
今回はSTM32F7-Discoveryのディスプレイを全く使用していないため、今後はタッチパネルを活用して推論させたりしてみたいと思いました。
posted by Crescent at 00:00| Comment(0) | 組込ソフト | このブログの読者になる | 更新情報をチェックする

2019年01月12日

STM32Cube.AI 試食

19年の年始早々にSTM32Cube.AIがリリースされました。
STM32Cube.AIはPC等で学習させて
STM32マイコンで推論させることができます。

まさにAIのエッジコンピューティングを実現するツールです。

推論の動作テストをする手順について紹介します。

今回作成したコードとプロジェクトはこちらにアップしてあります。

まず、ターゲットはF3,F4,L4,L5,F7,H7が対応しています。
ただ、ROM、RAMを多く使うため、実際はF7、H7が現実的だと思います。

Caffe、Keras、Lasagneの学習済ファイルを使用して推論させますが、
今回は動画内で使用されているファイルを使用します。

【準備物】

・F3,F4,L4,L5,F7,H7ターゲットデバイス
・学習済みモデル 生ファイルはこちらから。
 https://github.com/Shahnawax/HAR-CNN-Keras
・STMCubeMX5.0以降
・SW4STM32やTrue Studioなどの開発環境


@Cube.AIのパッケージを追加する
 STMCubeMX5.0以降はHALライブラリ以外の関連ライブラリも
簡単にダウンロードできるようになっています。
CubeMXを開いて、
「Embedded Software Package Manager」の
「STMicroelectronics」タブから
Cube.AIにチェックを入れてパッケージをインストールします。


回線が細い場合は中途半端な状態でパッケージが入り、
学習済モデル読み込み時に「Invalid network」という
エラーが出る場合があります。
その場合は中途半端なパーケージを削除後、
ZIPを解凍して「Embedded Software Package Manager」の
「From Local」からインストールを選択してください。

削除はC:\Users\(USER_NAME)\STM32Cube\Repository\Packs\STMicroelectronics\X-CUBE-AI
のフォルダを全削除します。


ASTM32マイコンの選定
学習済モデルの推論に必要なROMとRAMを確認し、
STM32マイコンの選定します。
「MCU Selector」の「Artificial Intelligence」に
Enableのチェックを入れて
Model「Keras」
Type「Saved Model」
Model「(準備物のgithubファイル)」
Compression「None」
でAnalyzeをクリックします。




フラッシュ2.82MByteとなり、
フラッシュメモリが足りず、
このままでは推論できません。

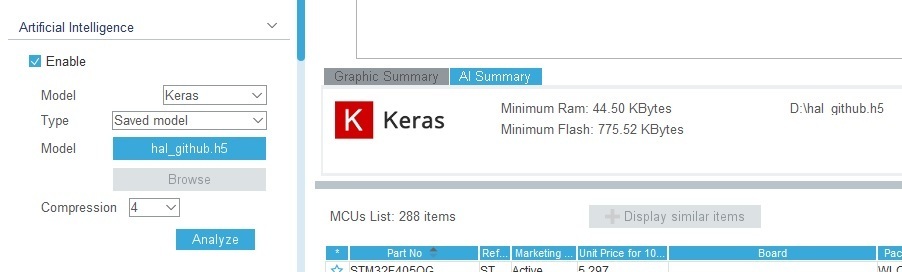

Compression「4」
でAnalyzeをクリックします。


フラッシュ775kByteとなり、
STM32マイコンで推論できる現実的な値となります。
今回は手持ちにあったSTM32F746-Discoを使用するため、
STM32F746NGHを選択しました。

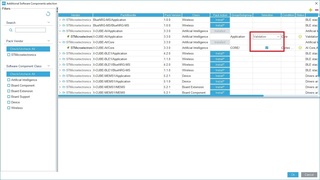

Bターゲットボード設定
STM32F746NGH選択後、「Additional Softwares」をクリックして、
X-Cube-AI/Application内の設定を有効化します。
Coreライブラリにチェックを入れ有効化し、
Applicationは「Validation」を選択して「OK」ボタンで画面を閉じます。

今回はライブラリの検証のため、
「Validation」を選択しますが、
速度検証の場合は「System Performance」、
推論のユーザーコードを実装する場合は
「Application template」を選択します。



Cライブラリ設定
「Additional Software」に「X-CUBE.AI」が追加されます。
「X-CUBE.AI」をクリックして、
「Artificial Intelligence Core」
「Artificial Intelligence Application」にチェックを入れて有効化します。

最初、「Additional Software」に「X-CUBE.AI」が表示されず、
選択できない不具合があり、CubeMX自体とCube.AIパッケージを再度、
再インストールし直すと表示されるようになりました。

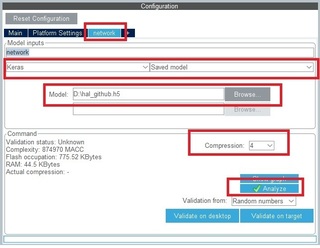

DCube.AI設定
「Additional Software」の「X-CUBE.AI」をクリックします。
networkタブを選択します。表示がない場合は+で追加します。
ライブラリに「Keras」、「Saved model」を選択し、
Model「(準備物のgithubファイル)」を選択します。
Compression「4」を選択して、
「Analyze」ボタンをクリックします。

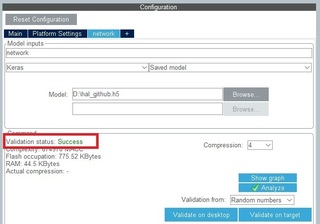

Eファイルの検証
「Validate on desktop」をクリックして、
学習済ファイルの検証をします。
Validation StatusにSuccessが表示されたら検証完了です。


Fその他設定
「Computing」項目の「CRC」を有効化します。


STM32F746DiscoはUSART1でPA9、PB7でSTLinkで接続されています。
USART1を有効化します。


また、必要に応じてデバッグ用のSTLinkを有効化します。



CORTEX_M7をクリックし、IとDのCacheを有効化します。

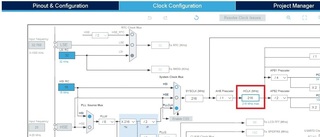

Gクロック設定
デフォルトは16MHzのため、最大の216MHzを入力します。
他の欄をクリックするとクロックウィザード確認がでるため、
OKボタンを押して他のクロックも合わせて自動設定します。

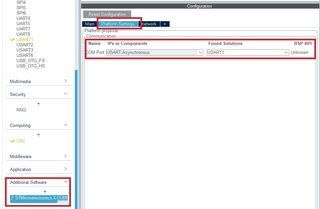

H出力設定
推論した結果等の情報をUsart1に出力します。
再度、「Additional Software」の「X-CUBE.AI」をクリックし、
「Platform Setting」から先ほど選択したUsart1を選択します。



Iコード自動生成
 HEAPサイズを0x200から0x2000に設定して、
他の設定は使用する開発環境等に合わせて設定し、
「Generate Code」をクリックします。


J開発環境にプロジェクトを追加し、ビルドします。
SW4STM32ではCubeMXで生成したプロジェクト設定に
バグがあるようです。
そのままではパスが通らず、ビルドできませんでした。

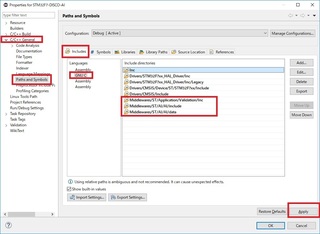

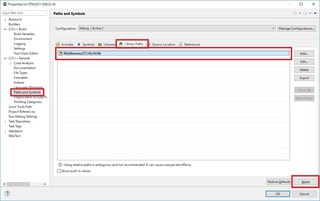

C/C++General内のPath and Symbols、IncludeタブのGNU Cで
デフォルトではDebug/Middlewares/***となっているため、
Debug/を削除してApplyボタンを押して適用します。


同様にLibrary Pathタブでも
Debug/を削除してApplyボタンを押して適用します。

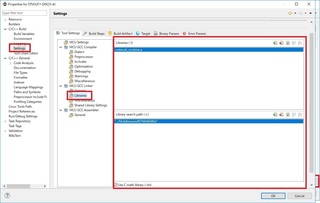

念のため、C/C++ Build内のSettingのMCU GCC Linkerの
Librariesで先ほどの設定が反映されているか確認します。


Kビルド&書き込み
STLink等でSTM32F7へ書き込みを行います。

Lデバイス上での検証

先ほど生成したプロジェクトフォルダ内の
*.iocファイルをダブルクリックして、CubeMXを開きます。

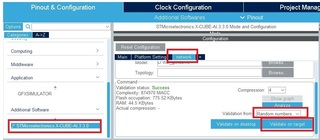

「Additional Software」の「X-CUBE.AI」をクリックし、
networkタブからValidate Targetをクリックします。



デバイスのCOMポート確認画面が表示されるため、
デバイスマネージャ等で対象のデバイスCOM番号を選択します。

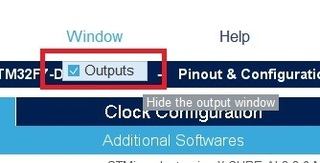

CubeMXのWindowでOutputにチェックを入れて結果を表示させます。


CubeMXの画面下に出力画面に結果が表示されました。


ValidationはOKで、入力した値(今回はrandom数)に対して
推論した値とのerror値を確認できます。

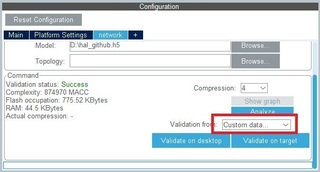

入力する値はCustomDataを選択してcsvファイルとして入力して、
検証することもできます。



ということでCube.AIを使ってデバイス上で推論することができました。
Cube.AIはAIライブラリとしては
非常に使いやすいソフトウェアとなっていますが、
まだインストールに少し難があります。
インストールミスで選択画面が表示されないといったエラーがありました。
何度かパッケージの再インストールで動作できるところまでできました。
インストールミスは今後のアップデートで改善すると思います。

今後は実際にセンサから人の姿勢の推定といったAIを活用してみたいと思います。
今回作成したコードとプロジェクトはこちらにアップしてあります。


posted by Crescent at 00:00| Comment(0) | 組込ソフト | このブログの読者になる | 更新情報をチェックする

2018年11月10日

STM32F373 SDADCマルチチャンネル読み込み

今回はSTM32F373マイコンに内蔵されている
デルタシグマADC(SDADC)のMulti Channelでの
読み込みする方法を紹介します。

SDADCは一部のSTM32マイコンのみ内蔵のため、
サンプルコードや情報がなかなかありません。

試行錯誤してSDADC+DMA+2channelという条件で動作したため、
方法を覚書として紹介します。



今回はSDADC1の2チャンネルを順次変換します。


CubeMX上の設定は下記の通りです。
ポイントは
・Injected Conversions有効化
・DMA転送
です。


・Injected Conversions :Enable
・Number of Channels To be converted :2
・Continuous Mode :Enable
・Channel Configuration1,2: Channel 4,5




・Mode: Circular
・Increment Address: Memory Checked





main.cでは下記のコードを追記します。

//グローバル変数
uint16_t g_SDADCBuffer1[2];

//while文の前に初期化
HAL_SDADC_InjectedStart_DMA(&hsdadc1 , (uint32_t*)g_SDADCBuffer1,2);

//while文
printf(" %d,\t %d, \n\r",g_SDADCBuffer1[0],g_SDADCBuffer1[1]);
HAL_Delay(100);


g_SDADCBuffer1[0]にChennel 4
g_SDADCBuffer1[1]にChennel 5
がDMA転送で格納されます。


実際に実行した結果は下記の通りです。
順次SDADCの変換結果が格納されていることが確認できます。


DMA転送でContinuous Mode :EnableかつCircularモードの場合は
void HAL_SDADC_ConvCpltCallback(SDADC_HandleTypeDef* hsdadc)の
関数内でDMA割込みの設定し直す必要はないようです。


HAL_SDADC_PollForConversionを使用すると変換待ちの時間を要するため、
DMA転送できると変換待ちがなく、色々応用範囲が広がります。

posted by Crescent at 00:00| Comment(0) | 組込ソフト | このブログの読者になる | 更新情報をチェックする

2018年09月08日

gcc ARMコンパイラ エラー対処方法

System Workbench toolchain for STM32(SW4STM32) を使用している際、
突然、コンパイルができなくなりました。
その際の対処法について、紹介します。

コンパイルができなくなった際に下記のようなエラーメッセージがでました。


/usr/bin/ld: error: perf_test uses VFP register arguments, perf_test.o does not
/usr/bin/ld: failed to merge target specific data of file perf_test.o
/usr/bin/ld: error: perf_test uses VFP register arguments, util.o does not
/usr/bin/ld: failed to merge target specific data of file util.o
/usr/bin/ld: error: perf_test uses VFP register arguments, ../baseline/lib.a(a.o) does not
/usr/bin/ld: failed to merge target specific data of file ../baseline/lib.a(a.o)
/usr/bin/ld: error: perf_test uses VFP register arguments, ../baseline/lib.a(b.o) does not
/usr/bin/ld: failed to merge target specific data of file ../baseline/lib.a(b.o)
/usr/bin/ld: error: perf_test uses VFP register arguments, ../baseline/lib.a(c.o) does not
/usr/bin/ld: failed to merge target specific data of file ../baseline/lib.a(c.o)
/usr/bin/ld: error: perf_test uses VFP register arguments, ../baseline/lib.a(d.o) does not
/usr/bin/ld: failed to merge target specific data of file ../baseline/lib.a(d.o)
/usr/bin/ld: error: perf_test uses VFP register arguments, ../baseline/lib.a(e.o) does not
/usr/bin/ld: failed to merge target specific data of file ../baseline/lib.a(e.o)
/usr/bin/ld: error: perf_test uses VFP register arguments, ../baseline/lib.a(f.o) does not
/usr/bin/ld: failed to merge target specific data of file ../baseline/lib.a(f.o)
collect2: ld returned 1 exit status
make: *** [perf_test] Error 1


パラメータや設定を見直しても改善しませんでした。
結局、Eclipseのプロジェクトファイルの破損だと判明しました。
再度、.cprojectファイルを削除し、
CubeMXで再度生成すると正常にコンパイルできるようになりました。
posted by Crescent at 00:00| Comment(0) | 組込ソフト | このブログの読者になる | 更新情報をチェックする

2017年12月27日

STM32CubeProgrammer


STM32マイコンの書き込みソフトというと
STM32 ST-Link Utilityですが、
先日、STM32CubeProgrammerが発表されました。


従来の差としては
マルチOS対応と
ST-Linkだけでなく、
UartやUSBを介した書込みも
統合して同じソフトで出来るようになった点です。

早速使ってみました。
インストール時にSTM32TrustedPackageCreatorは
通常使用では使用しないため、インストールしませんでした。




起動後の画面はCubeMX風です。


右上でST-Linkが選択されていることを確認します。
UartやUSBを使用する場合はそれぞれ応じたインタフェースを選択します。


ConnectをクリックするとデバイスとST-Linkが接続されます。


左の書き込みモードボタンを選択して、
Browseから書き込みたいbinファイル等を選択します。


右下のStartProgrammingをクリックすると書込みが開始されます。

イレース、書込みなどの度に画面にメッセージが
表示されるため、少し煩雑です。
正直メッセージは毎回でなくてもいいです。
どこかで止められればいいのですが。

UartやUSBなど含めて書込みインタフェースが統合されたのは歓迎ですが、
現時点では使い勝手はST-Link Utilityの方が使いやすいと思いました。

バージョンアップによる使い勝手の向上に期待です。
